發電廠布袋除塵器采用分室定位反吹機構及自動張緊裝置,結構簡單,運行可靠,濾袋清灰時,靠反吹氣流,即改變動態清灰原理,實現了靜態清灰,從而提高濾袋使用壽命。由于分室定位系統消耗動力小,只靠引風機出口與除塵器凈氣室的壓差,進行凈化煙氣反吹清灰,并獲得了成功。...
15006126098
電廠布袋除塵器 簡介:
電廠布袋除塵器是發電企業關鍵除塵設備。我廠把電除塵器改造為布袋除塵器,拆除了靜電除塵器的供電系統,未改變電除塵器殼體和進出口煙箱的原結構,在原電除塵內部重新組合,對原三層多孔氣流分布板進行重組,使之成為粉塵預分離裝置,解決了未燃燒盡的煤粒磨損和燒損濾袋的問題。為達到較高排放標準,實現了凈氣室的零泄漏,旁路閥實現無泄漏。為防止除塵器停機后產生的結露,在除塵器的進口安裝了圓盤提升冷風閥,解決了除塵器內部煙氣置換問題。
電廠布袋除塵器 工作原理:
發電廠布袋除塵器采用分室定位反吹機構及自動張緊裝置,結構簡單,運行可靠,濾袋清灰時,靠反吹氣流,即改變動態清灰原理,實現了靜態清灰,從而提高濾袋使用壽命。由于分室定位系統消耗動力小,只靠引風機出口與除塵器凈氣室的壓差,進行凈化煙氣反吹清灰,并獲得了成功。
電廠布袋除塵器 設計理念:
電廠除塵器由濾袋組件、導流裝置、脈沖噴吹系統、出灰系統、控制系統、離線保護系統、箱體等組成。
含塵氣體由導流管進入各單元室,在導流裝置的作用下,大顆粒粉塵分離后直接落入灰斗、其余粉塵隨氣流均勻進入各倉室過濾區,過濾后的潔凈氣體透過濾袋經上箱體、提升閥、排風管排出。隨著過濾工況的進行,當濾袋表面積塵達到一定厚度時,由清灰控制裝置(差壓或定時、手動控制)按設定程序關閉提升閥,控制當前單元離線,并打開電磁脈沖閥噴吹,抖落濾袋上的粉塵。落入灰斗中的粉塵經由卸灰閥排出后,利用輸灰系統送出。
電廠布袋除塵器設備優勢:
1、除塵效率高,可達99.9%以上;
2、附屬設備少,投資省,技術要求沒有電除塵器那樣高;
3、能捕集比電阻高,電除塵難以回收的粉塵;
4、袋式除塵器性能穩定可靠,對負荷變化適應性好,運行管理簡便,特別適宜捕集細微而干燥的粉塵,所收的干塵便于處理和回收利用;
5、能適合生產全過程除塵新理論,降低總量排放;
6、袋式除塵器適于凈化含有爆炸危險或帶有火花的含塵氣體。
電廠布袋除塵器適用領域:
● 煉鐵廠、煉鋼廠、鐵合金廠、耐火廠、鑄造廠、發電廠等的煙氣治理除塵系統;
● 垃圾焚燒爐、燃煤鍋爐、流體化床鍋爐等煙氣過濾;
● 瀝青混凝土攪拌,建材、水泥陶瓷、石灰、石膏等生產場所;
● 鋁電解、鉛、錫、鋅、銅及其他稀有金屬的冶煉煙氣過濾,微細物料回收,液、固分離;
● 化工、焦炭、炭黑、染料、制藥、塑膠等領域的液固分離及微細物料回收;
● 采礦、糧食加工、面粉、電子行業、木材加工等的灰塵治理和凈化收集。

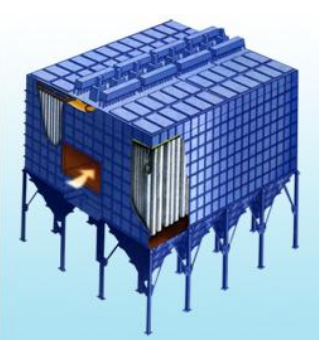

電廠布袋除塵器 設備工藝圖:
